01 成果简介
随着动力电池与储能产业持续扩张，磷酸铁锂（LiFePO₄, LFP）电池产能快速攀升，电池生产和封装过程中不可避免地产生大量 trimming 边角料与不合格极片。据估算，这类生产废料约占材料总流量的15%，到 2030 年有望超过 31 万吨；其中 LFP 正极边角料占比接近 60%。与循环寿命末端、结构已明显衰退的退役 LFP 不同，生产边角料通常仍保留完整的橄榄石晶体结构，是开展短流程、低能耗、高值化直接再生的理想原料。但直接再生能否成立，首先取决于一道看似简单却极具工程约束的前端工序：如何把活性材料从铝箔集流体上高效、干净、无损伤地剥离下来。

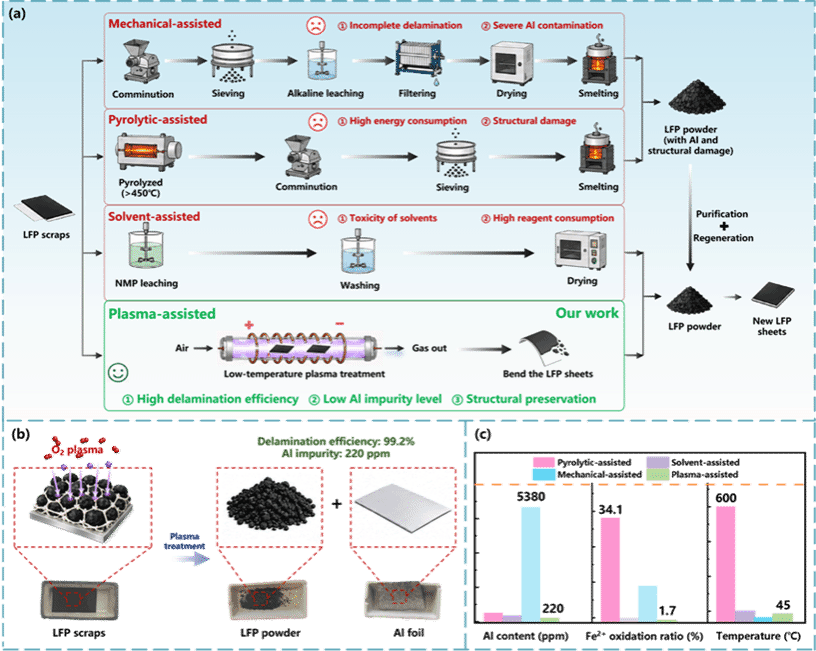

现有剥离路线各有短板：机械辅助法成本低，但容易剥离不完全并引入严重 Al 杂质；热解辅助法需要 >380 ℃ 甚至更高温度分解 PVDF 粘结剂，能耗高、排放大，还可能破坏 LFP 结构；溶剂辅助法常用 NMP 等高极性溶剂，虽可在温和条件下实现超过 90% 的剥离效率，却面临溶剂毒性、成本高和回收处理复杂等问题。总体而言，传统工艺很难同时兼顾剥离效率、杂质控制、结构保持和能耗/试剂消耗。
针对这一关键瓶颈，近日，杨利明教授团队在国际权威期刊 Advanced Functional Materials 上发表题为 “Highly–Efficient and Nondestructive Delamination of Cathode Scraps through Air Plasma toward Direct Regeneration of LiFePO₄” 的研究论文。该工作首次提出一种无额外试剂、低温空气等离子体处理策略，在仅 45 ℃、30 min 的温和条件下，实现 LFP 正极边角料的高效无损剥离：剥离效率高达 99.2%，残留 Al 杂质低至 220 ppm，LFP 晶格中 Fe²⁺ 氧化比例仅 1.7%。剥离后的 LFP 材料可直接重新制浆、涂布并组装电池，电化学性能与商业 LFP 基本相当，为电池生产废料的闭环直接再生提供了新范式。
02 核心创新点
1. 低温空气等离子体无损剥离：在接近室温的 45 ℃ 条件下处理 30 min，无需酸碱、有机溶剂或高温热解，即可实现 99.2% 剥离效率，并将 Al 杂质压低至 220 ppm，显著优于机械法和 500 ℃ 热解对照样。
2. “牺牲粘结剂”保护机制：空气等离子体优先触发 PVDF 的脱氟—氧化协同降解，生成的不饱和 C=C 结构会优先消耗活性氧物种，从而在短期内抑制 LFP 晶格中 Fe²⁺ 氧化，实现“去粘结剂”与“保晶格”的动态平衡。
3. 直接再生闭环验证：剥离后的 LFP 边角料无需复杂提纯、前驱体重构或补锂—退火工序，可直接重新制备电极；在 1 C 下初始放电容量 142.7 mAh·g⁻¹，300 次循环后仍保持 133.2 mAh·g⁻¹，容量保持率 93.3%。
关键性能指标：
● 剥离效率：99.2%（45 ℃，空气等离子体，30 min）
● Al 残留：220 ppm，较机械剥离样品降低近两个数量级
● Fe²⁺ 氧化比例：1.7%（30 min 优化窗口内）
● 电化学性能：0.1 C 初始放电容量 146.7 mAh·g⁻¹，首次库仑效率 94.0%；5 C 下仍可输出 93.9 mAh·g⁻¹
● 循环稳定性：1 C 下 300 圈后容量保持率 93.3%
● 能耗与排放：能耗约 7.3 MJ·kg⁻¹ scrap，温室气体排放约 1.6 kg·kg⁻¹ scrap，整体处置成本约 0.3 USD·kg⁻¹ scrap
本研究得到国家重点研发计划（2023YFC3904800）、国家自然科学基金原创探索项目（52554013）等项目支持。
03 图文导读
黑粉从“能剥下来”到“剥得干净、剥得完整”
LFP 正极边角料的直接再生，本质上是一道界面分离题：活性材料、导电剂与 PVDF 粘结剂共同附着在铝箔表面，既要削弱 PVDF 造成的界面粘附，又不能把 Fe²⁺ 氧化成 Fe³⁺，更不能让铝箔碎屑大量混入黑粉。作者将等离子体气氛、温度和处理时间系统解耦：N₂、O₂ 和空气三种气氛均能诱导剥离，但空气与 O₂ 等离子体在 45 ℃、30 min 后剥离效率超过 99%，说明氧物种对 PVDF 降解起着关键作用；当空气等离子体温度从 25 ℃ 提升至 45 ℃，剥离效率由 6.3% 快速跃升至 99.2%，继续升温则提升趋缓；在 45 ℃ 下，前 10 min 剥离效率迅速爬升，30 min 达到平台，同时 ICP–OES 证实 Al 残留仅 220 ppm。相比之下，500 ℃ 热处理对照样剥离效率为 98.1%，Al 残留超过 430 ppm，凸显低温等离子体路线在温和条件下的综合优势。

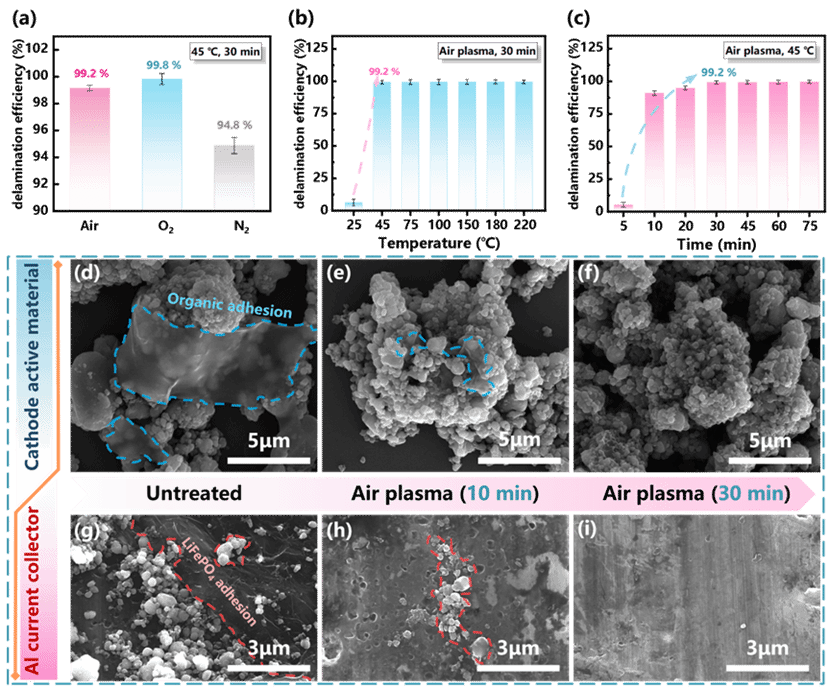

图2. 等离子体剥离条件优化与形貌演变。
（a）不同等离子体气氛下的剥离效率；
（b）空气等离子体在不同温度处理 30 min 的剥离效率；
（c）45 ℃ 下不同处理时间的剥离效率；
（d–f）未处理、空气等离子体处理 10 min 与 30 min 后 LFP 活性材料 SEM 图；
（g–i）对应铝箔表面 SEM 图。
PVDF从“粗旷被烧掉”到“精准失粘度”
为回答空气等离子体为何能在低温下高效削弱界面粘附，作者进一步以纯 PVDF 为模型体系追踪其降解路径。宏观上，白色 PVDF 粉末在等离子体处理后逐渐变黄、团聚，延长处理时间后进一步变黑并形成刚性块状聚集体，提示降解与碳化逐步增强。FTIR 显示，1000–1300 cm⁻¹ 处 C–F 特征吸收显著减弱，空气等离子体样品减弱更明显；同时 1620–1680 cm⁻¹ 出现 C=C 不饱和键吸收，说明 PVDF 主链发生脱氟并形成不饱和碳结构。GPC 进一步给出直观证据：PVDF 重均分子量由约 410,000 降至约 140,000，长链发生明显断裂，链缠结密度与内聚强度下降，粘结力随之瓦解。TG 与 Py–GC/MS 结果显示，等离子体处理后 PVDF 热稳定性降低，并生成含羟基、羰基、羧基等含氧官能团的低分子产物，证明空气等离子体中存在明确的氧化降解通道。

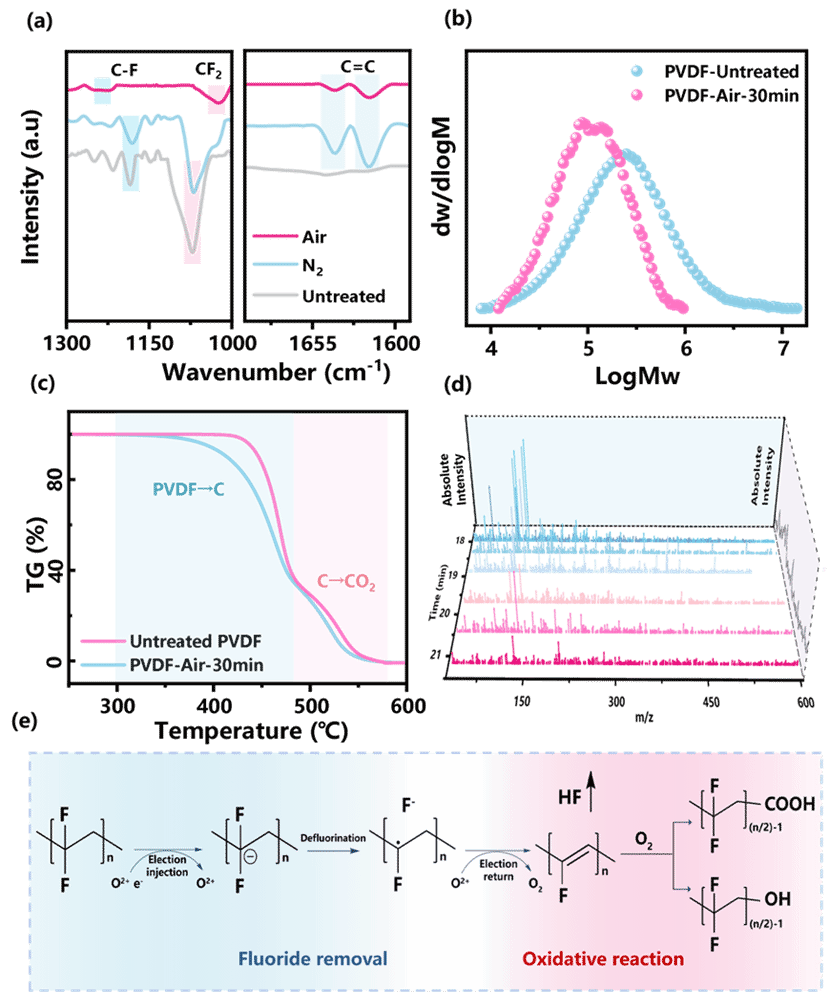

图3. PVDF 在等离子体环境中的降解路径。
（a）未处理 PVDF 与空气/N₂ 等离子体处理后的 FTIR 光谱；
（b）GPC 分子量分布；
（c）TG 曲线；
（d）空气等离子体处理后 PVDF 的 Py–GC/MS 分析；
（e）PVDF 分子链降解路径示意图。
磷酸铁锂中Fe²⁺从“被氧化”到“被保护”
空气等离子体富含活性氧物种，理论上也可能氧化 LFP 晶格中的 Fe²⁺。这项工作的核心机制突破，正在于解释了为什么短时间处理能够“只伤粘结剂、不伤晶格”。XRD 显示，30 与 45 min 空气等离子体处理后的 LFP 仍保持纯橄榄石相；但当处理延长至 120 min，会出现归属于 Li₃Fe₂(PO₄)₃ 的杂相，提示过度暴露最终诱发 Fe²⁺ 氧化与相变。XPS 半定量结果进一步划出了安全窗口：在 10–45 min 阶段，Fe²⁺/Fe³⁺ 比例基本稳定，而 F 1s 中金属氟化物比例快速上升，说明 PVDF 脱氟与降解优先发生；30 min 时 Fe²⁺ 氧化比例仅 1.7%。作者据此提出“牺牲粘结剂保护机制”：PVDF 脱氟后生成的 C=C 不饱和结构氧化能垒更低，会优先消耗等离子体中的活性物种，相当于给 Fe²⁺ 提供了一层“化学护盾”；一旦处理延长至 75 min 以上，PVDF 基本降解殆尽，失去优先反应对象后，Fe²⁺ 氧化迅速加剧。HRTEM 也验证了这一点：LFP–Air–30 min 样品晶格条纹清晰，0.517 nm 与 0.427 nm 晶面间距分别对应 LFP 的（200）与（101）晶面，FFT 斑点规整；而 120 min 样品则出现晶格缺陷与 Li₃Fe₂(PO₄)₃ 特征晶面。

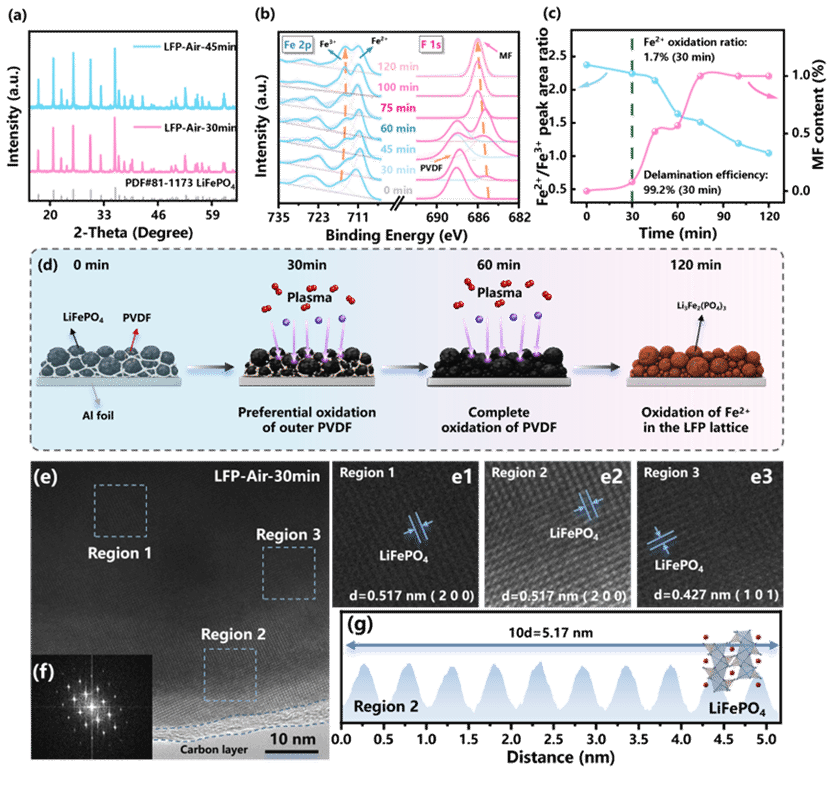

图4. 牺牲粘结剂保护机制与 LFP 结构稳定性。
（a）30 与 45 min 空气等离子体处理后 LFP 的 XRD 图谱；
（b）不同处理时间下 Fe 2p 与 F 1s 高分辨 XPS 谱；
（c）Fe²⁺/Fe³⁺ 峰面积比与金属氟化物比例半定量分析；
（d）牺牲粘结剂保护机制示意图；
（e–g）LFP–Air–30 min 的 HRTEM、FFT 与晶面间距分析。
边角料“无需补锂”直接回到电极：性能对标商业LFP，流程显著缩短
得益于高剥离效率、低 Al 残留和良好的晶体结构保持，等离子体剥离后的 LFP 边角料（P–LFP scrap）可直接进入再制浆、再涂布和新电池组装流程，构建从“生产边角料—剥离黑粉—新 LFP 电极”的短闭环。XRD 显示 P–LFP scrap 与商业 LFP 均为典型橄榄石 LiFePO₄ 相；CV 与 EIS 表明二者氧化还原行为、电荷转移阻抗和 Li⁺ 扩散动力学接近。电化学测试中，P–LFP scrap 在 0.1 C 下初始放电容量 146.7 mAh·g⁻¹，首次库仑效率 94.0%；在 0.1、0.5、1、3、5 C 下分别输出 147.8、140.8、130.6、113.5、93.9 mAh·g⁻¹，回到 0.1 C 后恢复至 145.3 mAh·g⁻¹；1 C 长循环中，初始容量 142.7 mAh·g⁻¹，300 圈后保持 133.2 mAh·g⁻¹，与商业 LFP 的 148.5 / 132.8 mAh·g⁻¹ 基本相当。

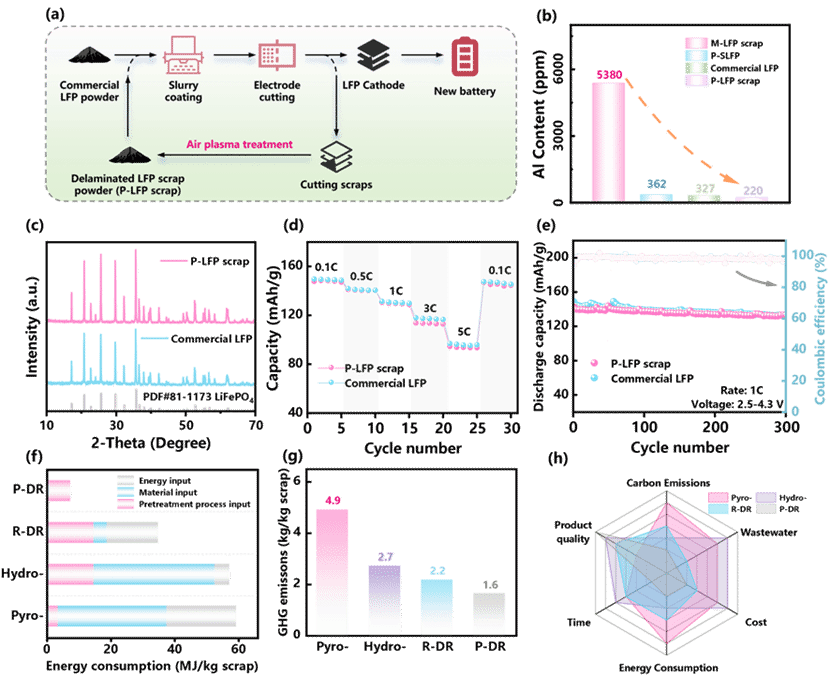

图5. 直接再生电化学性能与经济环境分析。
（a）低温等离子体辅助 LFP 边角料闭环回收路径；
（b）不同方法获得 LFP 材料的残余 Al 含量对比；
（c）商业 LFP 与 P–LFP scrap 的 XRD 图谱；
（d）倍率性能；（e）1 C 循环性能；
（f）不同回收路线能耗及能耗构成；（g）温室气体排放；
（h）废水产生、过程成本、能耗、处理时间、产品质量与碳排放雷达图对比。
04 总结与展望
该研究以“前端无损剥离”为切入点，建立了一条面向 LFP 正极生产边角料的低温空气等离子体直接再生路线。其科学价值不只在于把剥离效率做到 99.2%、把 Al 杂质压到 220 ppm，更在于通过 PVDF 脱氟—氧化路径与 C=C 牺牲保护机制，解释了等离子体如何在复杂电极界面实现选择性反应：优先拆解粘结剂网络，同时在关键时间窗口内保全 LFP 晶格。由此，传统回收中“剥离—除杂—修复—再合成”的长流程，被压缩为更接近“剥离—直接再造”的短流程。
从产业视角看，这一策略避开了高温热解的能耗与结构损伤、机械法的杂质引入，以及溶剂法的毒性和回收负担；基于 EverBatt 2023 数据库的评估显示，等离子体辅助直接再生路线能耗仅约 7.3 MJ·kg⁻¹ scrap，温室气体排放约 1.6 kg·kg⁻¹ scrap，整体处置成本约 0.3 USD·kg⁻¹ scrap，在能耗、碳排、成本、处理时间、产品质量和废水产生等维度均展现出综合优势。若未来与连续化等离子体装备、极片幅面在线处理和电池厂内闭环质量体系衔接，该路线有望率先在生产端边角料这一高洁净、高一致性场景中落地，成为退役电池规模化回收之外更具确定性的“前置循环”入口。对 LFP 这一占比较大的正极体系而言，把生产废料吃干榨净、把结构损伤降到最低，本身就是对锂、铁、磷资源效率和电池制造碳强度的双重优化。
